产品特点

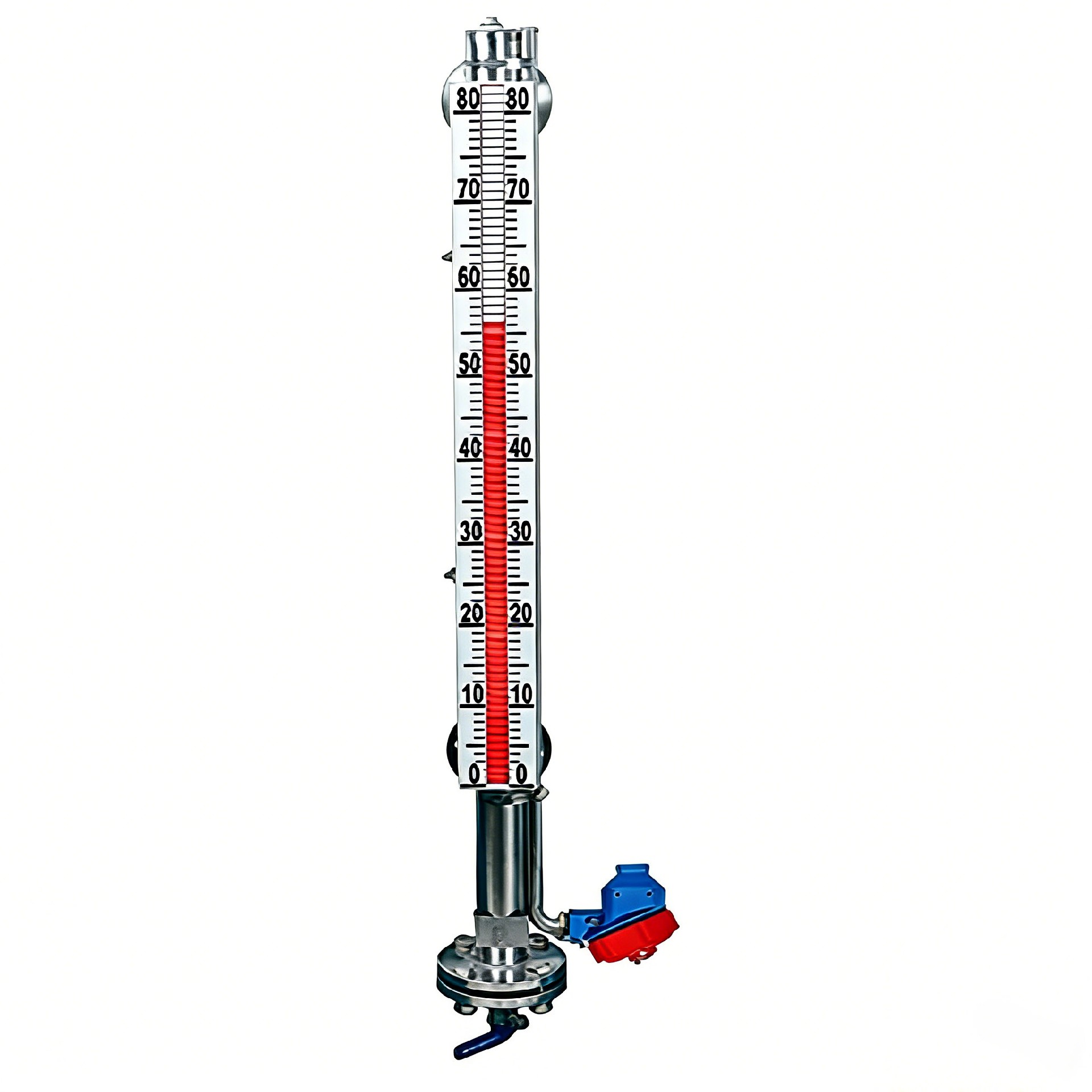

CN215 系列磁翻板( 柱 )液位计是以磁性浮子驱动双色磁板( 柱 )指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封、防 漏和适应高压、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板( 管 )液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板 ( 管 ) 液位计具有更高的可靠性、安全性、先进性、适用性。
广泛应用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。
1.适用范围广、安装形式多样，适合任何介质的液位、界面的测量
2.集现场指示、远传变送、报警控制开关于一体，功能齐全
3.被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、高温、腐蚀条件下的液位测量，可靠性高
4.双色指示、连续直观、醒目、测量范围大，观察方向可任意改变
5.耐振动性能好，能适应液位波动大的情况下工作
6.结构简单，安装方便，维护费用低
产品优势
适用范围广、安装形式多样，根据不同介质的特性选用适合的接液材质，适合任何介质的液位、界面的测量；
集现场指示、远传变送、报警控制开关于一体，功能齐全；
被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、高温、腐蚀条件下的液位测量，可靠性高；
双色指示、连续直观、醒目、测量范围大，观察方向可任意改变；

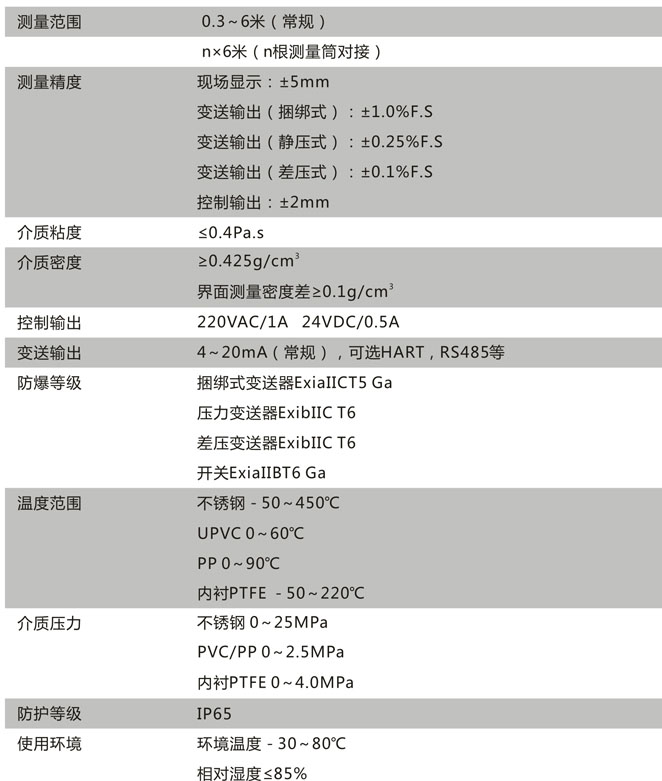

技术参数
| 参数项 | 技术指标 |
|---|---|
| 测量范围 | 0.3~6 米（常规）；n×6 米（n 根测量筒对接） |
| 测量精度 | 现场显示：±5mm变送输出（捆绑式）：±1.0% F.S变送输出（静压式）：±0.25% F.S变送输出（差压式）：±0.1% F.S控制输出：±2mm |
| 介质粘度 | ≤0.4Pa.s |
| 介质密度 | ≥0.425g/cm³；界面测量密度差≥0.1g/cm³ |
| 控制输出 | 220VAC/1A，24VDC/0.5A |
| 变送输出 | 4~20mA（常规），可选 HART、RS485 等 |
| 防爆等级 | 捆绑式变送器：ExiaⅡICT5 Ga压力变送器：ExibⅡIC T6差压变送器：ExibⅡIC T6开关：ExiaⅡIBT6 Ga |
| 温度范围 | 不锈钢：-50~450℃UPVC：0~60℃PP：0~90℃内衬 PTFE：-50~220℃ |
| 介质压力 | 不锈钢：0~25MPaPVC/PP：0~2.5MPa内衬 PTFE：0~4.0MPa |
| 防护等级 | IP65 |
| 使用环境 | 环境温度：-30~80℃；相对湿度≤85% |
使用注意事项
1、 液位计安装完毕后，因运输振动等因素，造成现场指示翻球乱，需用所附校正磁钢，对翻球导引一次，以使液相显示红色，气相显示白色。
2、 液位计投入运行时，应先打开上阀门，然后慢慢打开下阀门，避免容器内受压介质快速进入液位筒体，使磁性浮子急速上升，造成现场指示器失灵（跟踪速度≤0.08m/s）。
3、 开口型浮子使用在高压及无冷凝的介质中，在投入运行时，应缓慢打开上阀门，使浮子的内外压力达到一致。
4、 如果介质有沉淀或不清洁，应在工艺中规定定期进行清洗。
5、 防爆型产品的安装、使用应严格按照《中华人民共和国爆炸性危险场所、电气安全规程》试行的有关规定进行，产品在开盖前，先断开电源，在拆装过程中，应避免损伤防爆面，以免影响防爆性能，坚固件应尽量固紧，以保证密封良好。
6、 对于本安型系统，必须与安全栅配套使用，构成本安系统，系统布线尽量避免电磁干扰，并将电缆分布参数控制在规定范围内。
7、 安全栅的安装维护必须遵守安全栅说明书的有关规定。
8、 防爆型产品的外壳内外接地应可靠良好。
